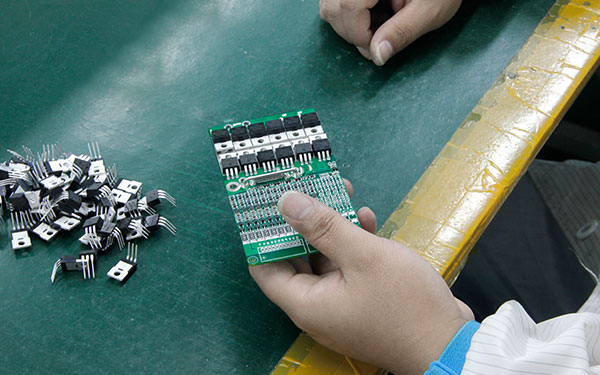

鋰離子電池保護板保護板接線
不管是哪個廠家的保護板，所要接的線不外乎B-（接電池）、P-（放電負極）、C-（充電負極）還有一大堆排線，上述標示或略有差別，比如有的廠家充電負極是CH-，放電是D-等等，其實這些都是電池、充電的英文前一前二個字母。

言歸正傳，保護板接線，順序應該是：

1、清楚幾個B-P-C-，和排線的順序，特別是弄懂第一根是接哪里。。。

2、預先焊接好B-P-C-的線，不要等要連接時候再焊接，位置不好焊的

3、在串聯并聯時刻排線按照預期接好

4、在100%確認排線如預期（萬用表量下確認電壓、順序是否OK）

5、排線插入保護板，量P+（電池正極）和B-P+和P-P+和C-的電壓看是否一致，正常情況下應該相同

6、打膠加固排插防止松動，固定好保護板（保護板與電池直接最好不要直接貼電池上，否則均衡發熱傳遞）。
