鋰電池保護板的介紹
鋰電池保護板是對串聯鋰電池組的充放電保護，充電時各單體電池的電壓差異小于設定值(一般±20mV)，實現電池組各單體電池的均勻充電，在有效改善串聯充電方式下的充電效果的同時，檢測電池組各單體電池的過壓、過壓、過流、短路、過溫狀態，保護并延長電池壽命；欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。

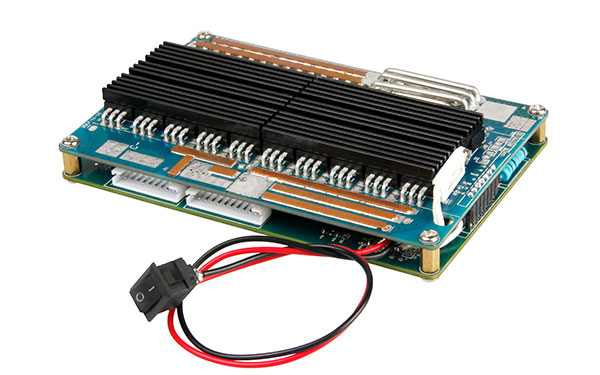

鋰電池保護板的工作原理
成品鋰電池的構成主要有兩個部分，鋰電池芯和保護板，鋰電池芯主要由正極板、隔板、負極板、電解液構成的正極板、隔板、負極板纏繞或重疊，包裝、注入電解液，包裝后立即制作電池芯，鋰電池保護板的作用很多人不知道。鋰電池保護板，如名稱所示，用于保護鋰電池。鋰電池保護板的作用是保護電池不放置，不充電，不流動，輸出短路保護。
鋰電池保護板的工作原理
鋰電池(充電型)需要保護是由其自身特性決定的。鋰電池本身的材料決定了不能過度充電、過度放電、過度流動、短路、超高溫充電，因此鋰電池鋰電池組件總是出現精致的保護板和電流保險器。
鋰電池的保護功能通常由保護電路板和pTC等電流部件共同完成，保護板由電子電路構成，在-40℃到下降85℃的環境下，始終正確監視核心的電壓和充電回路的電流，及時控制電流回路的通斷；pTC在高溫環境下防止電池發生惡劣的損壞。
普通鋰電池保護板通常包括控制集成電路、MOS開關、電阻、電容器和輔助設備FUSE、pTC、NTC、身份證、內存等。其中控制IC，在一切正常情況下控制MOS開關的導通，導通核心和外部電路，當核心電壓和回路電流超過規定值時，立即控制MOS開關的關閉，保護核心的安全。
保護板正常情況下，Vdd為高電平、Vss、VM為低電平、DO、CO為高電平、Vdd、Vss、VM任何參數變化時，DO或CO方面的電平會發生變化。
1、過充檢測電壓:在正常狀態下，Vdd逐漸上升到CO方面，從高電平變為低電平時的VDD-VSS之間的電壓。
2、過充解除電壓:在充電狀態下，Vdd逐漸從低電平變為高電平時VD-VSS之間的電壓。
3、過放電檢測電壓:通常狀態下，Vdd逐漸從高電平向低電平時VD-VSS之間的電壓下降到DO側。
4、過放電解除電壓:過放電狀態下，Vdd逐漸上升到DO端，從低電平變為高電平時的VDD-VSS之間的電壓。
5、過電流1檢測電壓:在正常狀態下，VM從高電平上升到低電平時VM-VSS之間的電壓。
6、過電流2檢測電壓:通常狀態下，VM從OV到1ms以上4ms以下的速度從高電平變為低電平時VM-VSS之間的電壓。
7、負荷短路檢測電壓:通常狀態下，VM以OV1μS以上50μS以下的速度上升到DO端，從高電平變為低電平時的VM-VSS之間的電壓。
8、充電器檢測電壓:在過放電狀態下，VM從OV下降到DO，從低電平變為高電平時VM-VSS之間的電壓。
9、通常工作時消耗電流:通常狀態下，VDD端子的電流(IDD)是通常工作時消耗電流。
10、過放電消耗電流:在放電狀態下，通過VDD端子的電流(IDD)是過放電消耗電流。
鋰電池保護板的接線方法
鋰離子電池的第三條是溫度保護線，也有電池信息檢查線(例如，更換非工廠電池時必須提示警報)。鋰電池都是電池保護板。3線只出現在保護板上，電池永遠只有2線。鋰離子電池有兩種，顯然3.7V是非磷酸鐵鋁，可以直接更換。
交換簡單(注意正負極):
1:拆下原來的電池包裝，烙鐵把保護板和電池分開。
2:同樣，拆下你的新電池保護板，把電池放在舊保護板上就行了。
36v鋰電池保護板接線
1.首先串聯12個電池。如果有24節，可以先并聯，再串聯！
2.根據b連接電池組的負極。依次B1_B2_B3、、、B10_B1l_B2。
3.同接口:
電池組的正極是充電和放電的正極。C-:可作為充電負極放電的負極。
4、分接口:
電池組的正極是充電和放電的正極。
C-:可以作為充電的負極。
D-:只能作為放電的負極。
