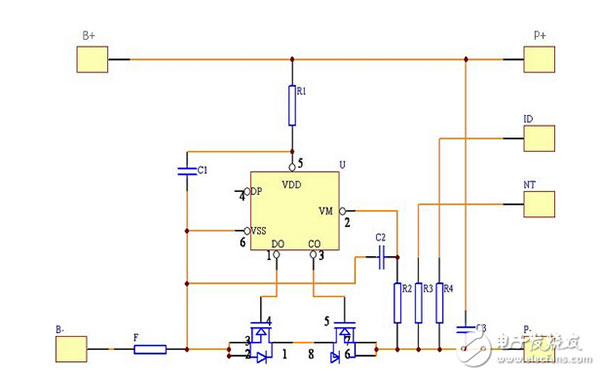

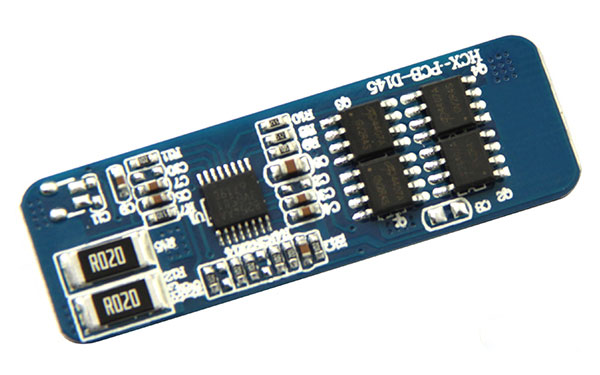

鋰電池保護板根據IC、電壓等的使用電路和參數不同，DW01和MOS管8205A進行說明
一.鋰電池保護板的正常工作過程

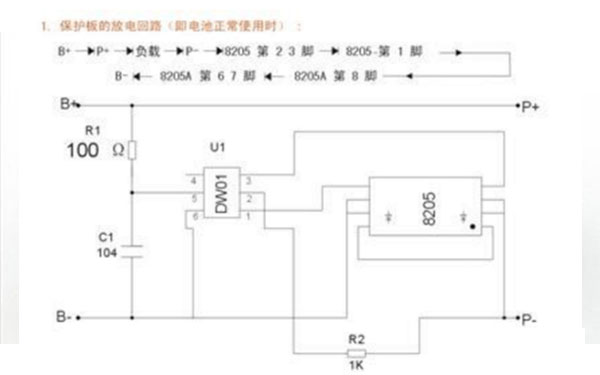

當核心電壓在2.5V至4.3V之間時，DW01的第一腳、第三腳均輸出高電平(等于供電電壓)，第二腳電壓為0V。此時，DW01的第一腳、第三腳電壓分別加入8205A的第五腳、第四腳，8205A以內的兩個電子開關由于g極接收了來自DW01的電壓，都處于導通狀態，即兩個電子開關都處于開放狀態。此時，電芯的負極與保護板的P-端相當于直接連接，保護板有電壓輸出。
二.防護板過放電防護控制原理
當核心通過外部負荷放電時，核心電壓逐漸下降，同時DW01內部通過R1電阻實時監視核心電壓，當核心電壓下降到約2.3V時，DW01認為核心電壓處于過放電電壓狀態，立即切斷第一腳的輸出電壓，將第一腳的電壓變?yōu)?V，8205A內的開關管因第五腳沒有電壓而關閉。此時，電芯的B-和保護板的P-之間處于斷開狀態。也就是說，電芯的放電回路被切斷，電芯停止放電。保護板處于過放電狀態，一直保持著。保護板的P和P-間接充電電壓后，DW01通過B-檢測充電電壓后立即停止放電狀態，在第一腳再次輸出高電壓，導入8205A以內的放電控制管，即芯的B-和保護板的P-再次連接，芯通過充電器直接充電。
三.保護板過充電保護控制原理

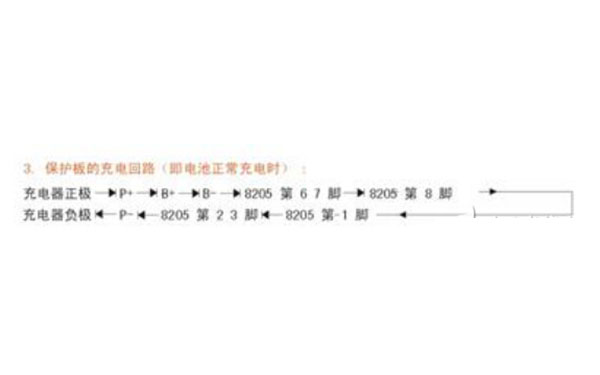

電池通過充電器正常充電時，隨著充電時間的增加，核心電壓越來越高，核心電壓上升到4.4V時，DW01認為核心電壓處于過充電電壓狀態，立即切斷第三腳的輸出電壓，將第三腳的電壓變成0V，8205A以內的開關管因第四腳沒有電壓而關閉。此時，電芯的B-和保護板的P-之間處于斷開狀態。也就是說，電芯的充電回路被切斷，電芯停止充電。保護板處于過充狀態，一直保持著。保護板的P和P-間接放電負荷之前，過充電控制開關管關閉，但由于其內部的二極管的正方向與放電回路的方向相同，放電回路可以放電，核心的電壓在4.3V以下時，DW01停止充電保護狀態，在第3腳再次輸出高電壓，8205A以內的過充電控制管導通，即核心的B-和保護板的P-再次連接，核心可以進行正常的充電。
四.保護板短路保護控制原理
在保護板對外放電的過程中，8205A內的兩個電子開關并不完全等于兩個機械開關，而是等于兩個電阻較小的電阻，稱為8205A的導通內阻，每個開關的導通內阻約為30m\U03a9共約為60m\U03a9，加在G極上的電壓實際上是直接控制每個開關管的導通電阻的大小，G極電壓大于1V時，開關管的導通內阻較小(幾十毫歐)，相當于開關閉，G極電壓小于0.7V以下時，開關管的導通內阻較大(幾Mω)，相當于開關。電壓UA是8205A導通內阻和放電電流產生的電壓，負載電流增大時UA必然增大，UA0.006L×IUA又稱8205A的管壓降，UA可以簡單地表示放電電流的大小。上升到0.2V時，負荷電流達到極限值，停止第一腳的輸出電壓，將第一腳的電壓關閉到0V、8205A以內的放電控制管，關閉核心的放電回路，關閉放電控制管。換句話說，DW01允許輸出的最大電流為3.3A，實現了過電流保護。
五.短路保護控制過程
短路保護是過電流保護的極限形式，其控制過程和原理與過電流保護相同，短路只是在PP-之間添加電阻值小的電阻(約0ω)，保護板的負載電流瞬間達到10A以上，保護板立即進行過電流保護。鋰電池保護板的作用是防止鋰電池充電過剩或過剩發揮相應的保護作用。
過充保護：鋰電池不能無限制充電，在一定程度上發生鼓和爆炸是相當危險的，因此需要過度充電保護，電池電壓達到4.35V左右時，保護板會自動停止充電，沒有過度充電的可能性。
過放保護：鋰電池內部由各種化學成分構成，電池內部的化學成分必須有一定的電壓才能失去活性。這個電壓一般是2V，電池電壓過低的話，電池內部的化學成分就會失效。即使在后面充電，其內部的化學成分也大部分失效，因此需要放電保護。電池電壓掉到2.4V左右的話，保護板就會被保護，不能放電。
短路保護：鋰電池的正負極短路相當可怕，電流瞬間在這3A以上。例如，一瞬間把鐵片燒紅，烤在手上就像烤豬蹄一樣，保證肉的香味。而且時間再長，電池就會爆炸。短路保護是這個原理，正負極回到金屬物品短路時，電流超過3A，他可以在短時間內關閉，停止電池放電，沒有危險。
有了保護板就可以很好的保護電池本身，如果沒有的話，一是電池本身很容易損壞，二是有安全隱患，這不是開玩笑哦。當然，如果不采用保護板，內阻變小，使用時間可能會變長，價格也會變便宜，但個人認為安全是第一位的。
