一種簡單實用的挑選動力電池保護板法的方法

? 產品選購 ????|???? ?2021-05-05 09:27
很多客戶在購選動力電池保護板的時候會有很大的疑惑，不知道自己挑選的動力電池保護板是不是能夠匹配自己的動力電池型號、參數等等。其實，現在挑選動力電池保護板根本就不用擔心挑選的動力電池保護板對不上之類的，只要您把你的電池型號告訴動力電池保護板廠家，他們會幫找到合適您的動力電池保護板，剩余的就是談質量，價錢了。簡單，同樣的現在漢德星也有一款動力電池保護板，大家可以看看參數適不適合您。

產品名稱：動力電池保護板
物料編碼：D087LI03S08A-0
規格型號：HCX-PCB-D087
生產廠家：深圳市漢德星技術有限公司
產品參數：
項 目 規 格 描 述 參 數
產品型號 HCX-PCB-D087 3S-8A工作電流
電壓 充電電壓 12.6V
電流 最大持續充電電流 8A
  最大持續放電電流 8A
  靜態電流（自耗電） ≤35μA
過充保護 過充檢測電壓 4.25V±0.025V
  過充檢測延時時間 0.5S—1.5S
  過充恢復電壓 4.10±0.050V
過放保護 過放檢測電壓 3.00±0.080V
  過放檢測延時時間 50mS—150mS
  過放恢復電壓 3.20±0.1V
過流保護 過流檢測電壓 0.10±0.025V
  過流檢測電流 10±3A
  過流檢測延時時間 5ms—15ms
  過流恢復條件 斷開負載/充電激活
短路保護 短路檢測條件 外部短路環路阻值小于0.1歐
  短路保護檢測延時時間 100-600us
  短路保護回復條件 斷開負載/充電激活
均衡 單節電芯均衡電壓 ±0.025V
  單節電芯均衡電流 ±10 mA
主板內阻 主板工作時導通內阻 ≤50mΩ
溫度保護 溫度開關 /
  NTC （10KNTC B=3435） /
工作溫度 工作溫度 -20～+85℃
儲存溫度 儲存溫度 -20～+125℃
PCBA尺寸 / 60*30*T4mm
排線 PIN　長　　MM /
主IC方案 S8254AAW
REMARK：（附圖片說明外觀及接線）

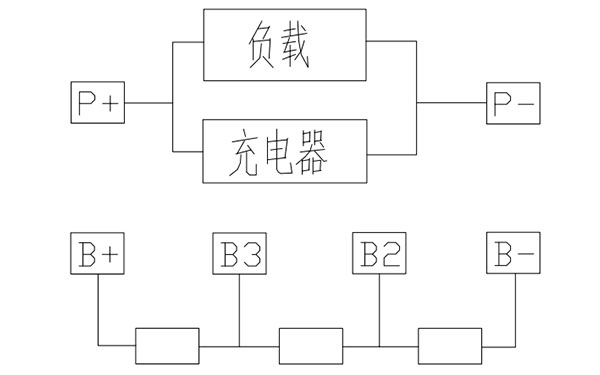

電池保護板接線圖
