成品鋰電池的構成主要有兩個部分，鋰電池芯和保護板，鋰電池芯主要由正極板、隔膜、負極板、電解液構成的正極板、隔膜、負極板纏繞或?qū)盈B，包裝、注入電解液，封裝后立即制作電池芯，鋰電池保護板的作用很多人不知道。鋰電池保護板，如名字所示，用于保護鋰電池。鋰電池保護板的作用是保護電池不過放，不過充，不過流，輸出短路保護。
單節級聯方案:
優點:串?dāng)?shù)向下兼容，靈活運用；同口保護板的充電電流值與放電電流值一致。(目前市場上廣泛使用)
缺點:電壓采樣線掉線不保護；充電無過流保護；只有高溫保護、無低壓保護；性能沒有集成方案穩定。
集成方案:
優點:具有高溫、低壓保護；相對比單節級聯性能更加穩定，有充電過流保護。
缺點:使用串?dāng)?shù)單一，不能向下與其他串?dāng)?shù)兼容；同口充電電流比放電電流更多。

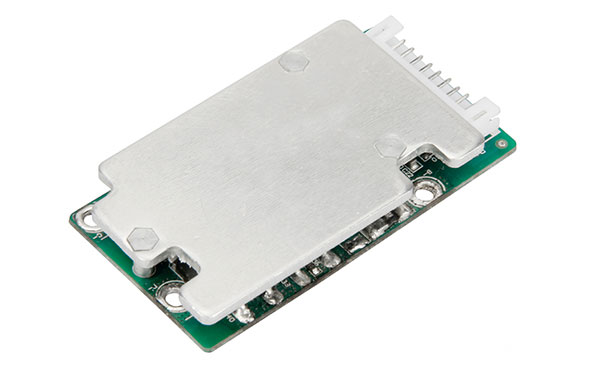

鋰電池保護板整合與單節連接的區別
鋰電池保護板的原理:
鋰電池保護板的保護功能一般由保護電路板和PTC等電流器材協同完結，保護板由電子電路構成，在-40℃到下降85℃的環境下，始終正確監督核心的電壓和充電回路的電流，及時控制電流回路的斷路；PTC在高溫環境下防止電池發作惡劣的損壞。
一般鋰電池保護板一般包括IC、MOS開關、電阻、電容器和輔助器材FUSE、PTC、NTC、ID、存儲器等。在此期間，操作IC，在一切正常情況下操作MOS開關導通，使電芯和外電路導通，當電芯電壓或回路電流超過規定值時，立即操作MOS開關關斷，維持電芯安全。
鋰電池保護板正常情況下，Vdd為高電平、Vss、VM為低電平、DO、CO為高電平、Vdd、Vss、VM任何參數變更時，DO和CO方面的電平將變化。
