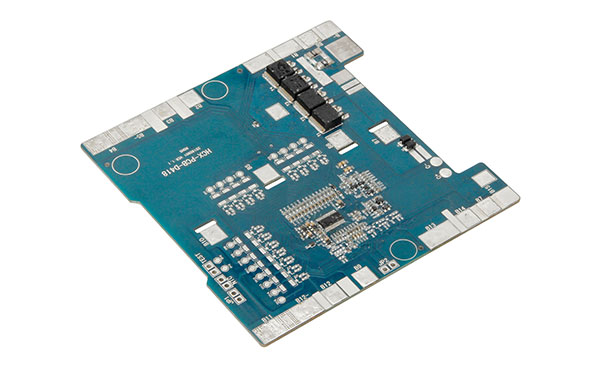

電池保護板，大家看這個名字就知道這個東西是做什么用的，沒錯，就是保護電池的，讓電池不會出現一些不必要的損壞。那么知道了電池保護板是做什么用的，那您知道電池保護板的過放電保護和過充電保護是什么原理？想要了解的可以看一下。
1、電池保護板過放電保護控制原理:
當電芯通過外接負載放電時，電芯電壓逐漸下降，同時DW01內部通過R1電阻實時監測電芯電壓，當電芯電壓下降到約2.3V時，DW01會認為電芯電壓處于過放電電壓狀態，立即切斷第一腳的輸出電壓，將第一腳的電壓變?yōu)?V，8205A內的開關管因第五腳沒有電壓而關閉。此時，電芯的B-和保護板的P-之間處于斷開狀態。也就是說，電芯的放電回路被切斷，電芯停止放電。保護板處于過放電狀態，一直保持著。保護板的P和P-間接充電電壓后，DW01通過B-檢測充電電壓后立即停止放電狀態，在第一腳再次輸出高電壓，導入8205A以內的放電控制管導通，即電芯的B-和保護板的P-再次連接，電芯通過充電器直接充電
2、電池保護板過充電保護控制原理:
電池通過充電器正常充電時，隨著充電時間的增加，電芯電壓越來越高，電芯電壓上升到4.4V時，DW01會認為電芯電壓處于過充電電壓狀態，立即切斷第三腳的輸出電壓，將第三腳的電壓變成0V，8205A以內的開關管因第四腳沒有電壓而關閉。此時，電芯的B-和保護板的P-之間處于斷開狀態。也就是說，電芯的充電回路被切斷，電芯停止充電。保護板處于過充狀態，一直保持著。保護板的P和P-間接放電負載之后，過充電控制開關管關閉，但由于其內部的二極管的正方向與放電回路的方向相同，放電回路可以放電，電芯的電壓在4.3V以下時，DW01停止充電保護狀態，在第3腳再次輸出高電壓，8205A以內的過充電控制管導通，即電芯的B-和保護板的P-再次連接，電芯可以進行正常的充電。
為了使電池保護板工作，請記住電池保護板的放電和充電原理，減少電池的使用問題，防止電池?fù)p壞造成損失。
