7串20A同口無均衡鋰電池保護板方案

? 保護板定制 ????|???? ?2017-12-22 08:47
產品名稱：鋰電池保護板7串20A同口無均衡
規格型號：HCX-PCB-D529V1
物料編碼：D529V1LI07S20A
產品描述：支持3-10串3.7V鋰電池，支持高達60A連續充放電電流。具有單串電芯過壓、欠壓、放電過流，高低溫和短路等硬件保護功能，支持標準2端口接線方式。NTC可選擇
產品參數：

1.電壓保護Voltage protection     7串鋰電池保護板(02)
項目ITEM: 保護值Protection thresholds:
充電電壓 29.4V TBD
過充電檢測電壓Over-charge detection voltage (per cell) 4.25± 20mV (per cell) V
過充電延時間Over-charge detection delay time 1 S
過充電恢復電壓 Over-charge release voltage (per cell) 4.15± 50mV (per cell) V
過放電檢測電壓Over-discharge detection voltage (per cell) 2.7± 50mV (per cell) V
過放電延時間Over-discharge detection delay time 300-500 ms
過放恢復電壓Over-discharge release voltage (per cell) 3.0± 100mV (per cell) V

2.電流保護Current protection
項目ITEM: 保護值Protection thresholds:
硬件放電過流檢測 1 70A ± 10A
過電流1延時Over-current detection delay time 1 300 ms
過電流2檢測電壓Over-current detection2 140 ± 10A
過電流2延時Over-current detection delay time 2 50 ms
短路保護SCD detection >=240A
負載短路檢測延遲時間SCD delay time          500  uS
電過/短路保護恢復 移除負載 恢復
硬件充電過流檢測 50A ± 5A
充電流延時ms 300 ms

3.溫度值Temperature thresholds:
項目ITEM: 保護值Protection thresholds:
充電高溫溫度保護 45 ±4℃
放電高溫溫度保護 70±4℃
充電低溫溫度保護 0±4℃

4.均衡
均衡開啟電壓  / V
均衡電流 / MAH

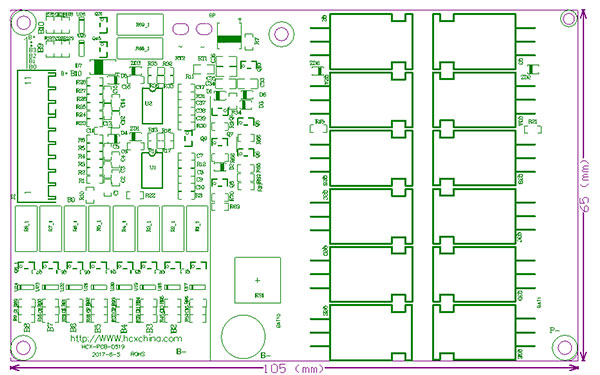

5.PCB尺寸圖
PCB尺寸圖
PCB尺寸：65×105（高度13mm）
靜態電流≦70μA
最大持續充電電流20A
最大持續放電電流20A

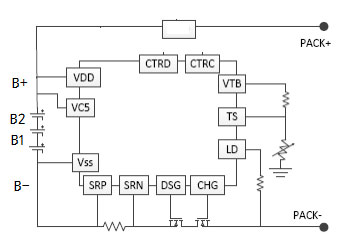

示意圖 : 方框圖
方框圖

6.接口定義
接口 符號說明
PACK-(P-) 充電時接電源負極，放電時接負載負極.此接口為大電流接口,請根據負載電流選用合適規格的線材
BATT-(B-) 接電池負極.此接口為大電流接口請根據負載電流選用合適規格的線材
3.7V(B1) 第1節電芯正極第2節電芯負極3.7V
7.4V(B2) 第2節電芯正極第3節電芯負極7.4V
11.1V(B3) 第3節電芯正極第4節電芯負極11.1
B+
PACK+(P+)/B+ 充電時接電源正極，放電時接負載正極.此接口為大電流接口,請根據負載電流選用合適規格的線材
