3串70A同口帶均衡三元鋰電池保護板

?提示：點擊圖片可以放大

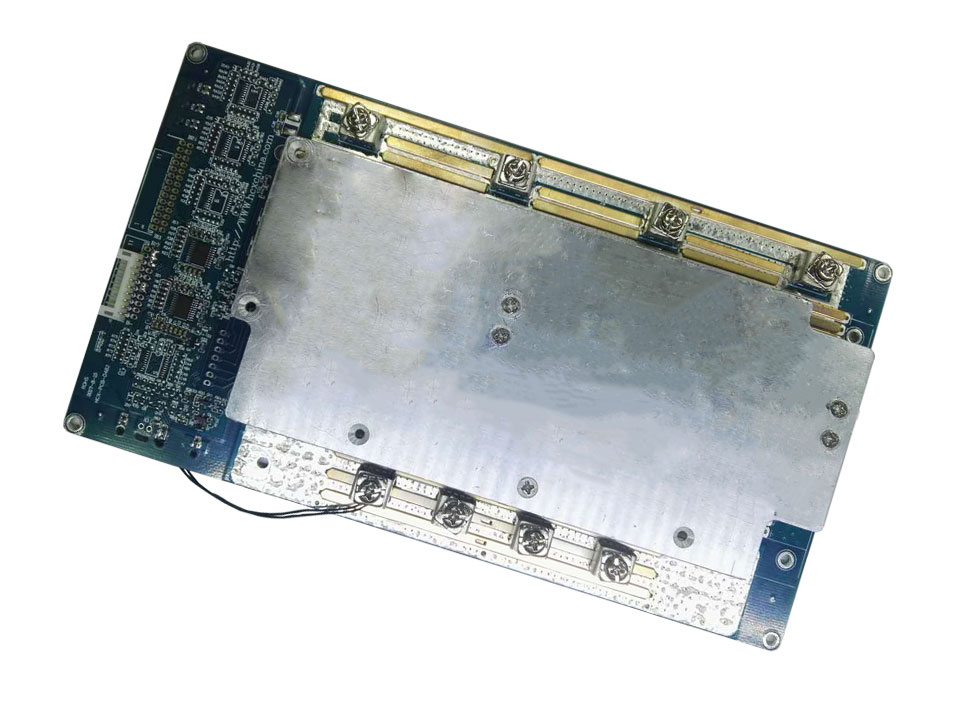

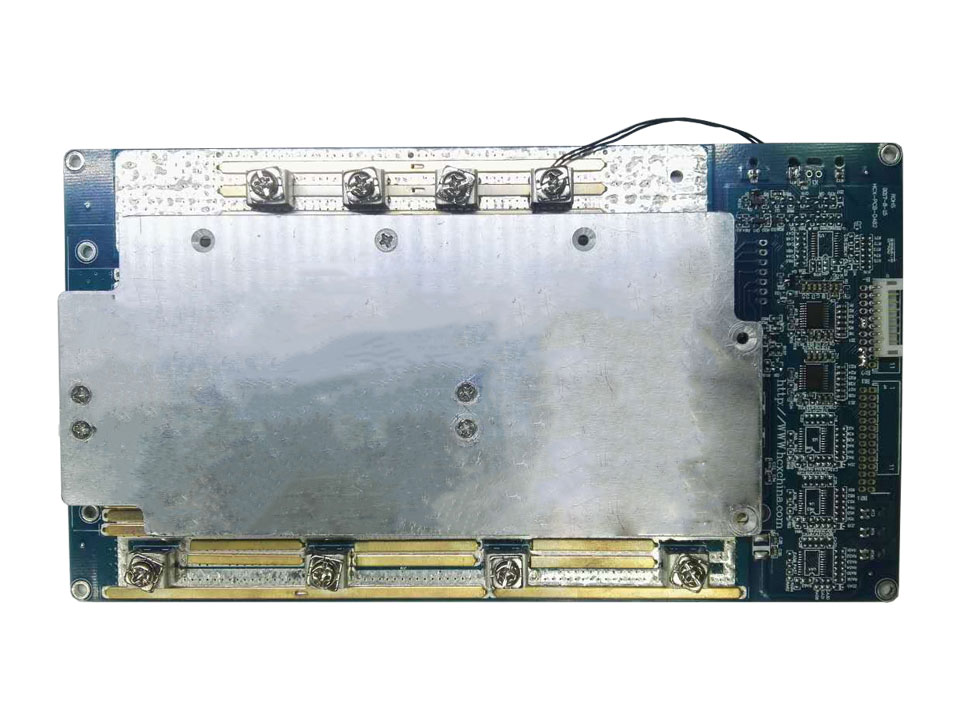

產品名稱：3串70A同口帶均衡三元鋰電池保護板
規格型號：HCX-PCB-D482
物料編碼：D482LI03S70A
產品描述：3串保護板充電70A放電70A帶均衡
保護參數：
1.電壓保護Voltage protection
項目ITEM: 保護值Protection thresholds:
充電電壓 12.6 TBD
過充電檢測電壓Over-charge detection voltage (per cell) 4.250± 20mV (per cell) V
過充電延時間Over-charge detection delay time 1 S
過充電恢復電壓 Over-charge release voltage (per cell) 4.150± 50mV (per cell) V
過放電檢測電壓Over-discharge detection voltage (per cell) 2.70± 50mV (per cell) V
過放電延時間Over-discharge detection delay time 1 S
過放恢復電壓Over-discharge release voltage (per cell) 2.90± 100mV (per cell) V
2.電流保護Current protection
項目ITEM: 保護值Protection thresholds:
硬件放電過流檢測 1 150A ± 15A A
過電流1延時Over-current detection delay time 1 650-830 ms
過電流2檢測電壓Over-current detection2 300A ± 30A A
過電流2延時Over-current detection delay time 2 50-150 ms
短路保護SCD detection >=600A A
負載短路檢測延遲時間SCD delay time 360 uS
電過/短路保護恢復 移除負載 恢復
3.溫度值Temperature thresholds
項目ITEM: 保護值Protection thresholds:
充電高溫溫度保護OTC 50℃
放電高溫溫度保護OTD 70℃
充電低溫溫度保護UTC 0℃
放電低溫溫度保護UTD -20℃
4.均衡
均衡開啟電壓 4.2V±0.025V
均衡電流 84±10 mA

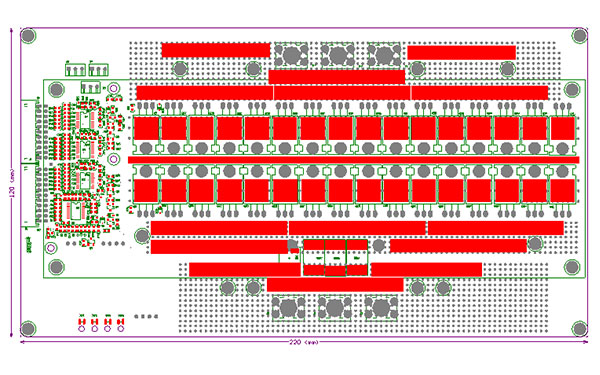

5.PCB尺寸圖
PCB尺寸圖
PCB尺寸：220×120（高度28-32mm）
靜態電流≦20μA
3串最大持續充放電電流70A

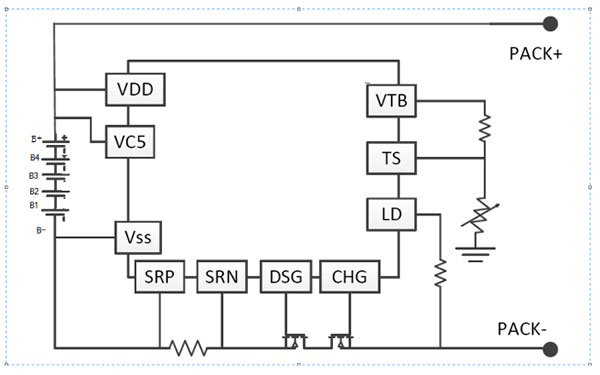

示意圖 : 方框圖
方框圖

6.接口定義
接口 符號說明
PACK-(P-) 充電時接電源負極，放電時接負載負極.此接口為大電流接口,請根據負載電流選用合適規格的線材
BATT-(B-) 接電池負極.此接口為大電流接口請根據負載電流選用合適規格的線材
3.7V(B1) 第1節電芯正極第2節電芯負極3.7V
7.4V(B2) 第2節電芯正極第3節電芯負極7.4V
11.1V(B3) 第3節電芯正極第4節電芯負極11.1V
..... .............
B+
PACK+(P+)/B+ 充電時接電源正極，放電時接負載正極.此接口為大電流接口,請根據負載電流選用合適規格的線材
7.主要元器件清單
HCX-PCB-D482 24S/150A  220×120×1.6/FR-4  PCS 1 PCB
HCX-PCB-D482B 20串均衡板 34.5×120×1.6/FR-4 PCS 1 PCB
IC-637 BQ7790509/過充4.25V/過放2.5V/過流檢測50mV/100mV PCS 1 U1
MOS-295 MOSFET/HY4004P/40V/208A/2.5mR/N管/TO-220/HY PCS 16
