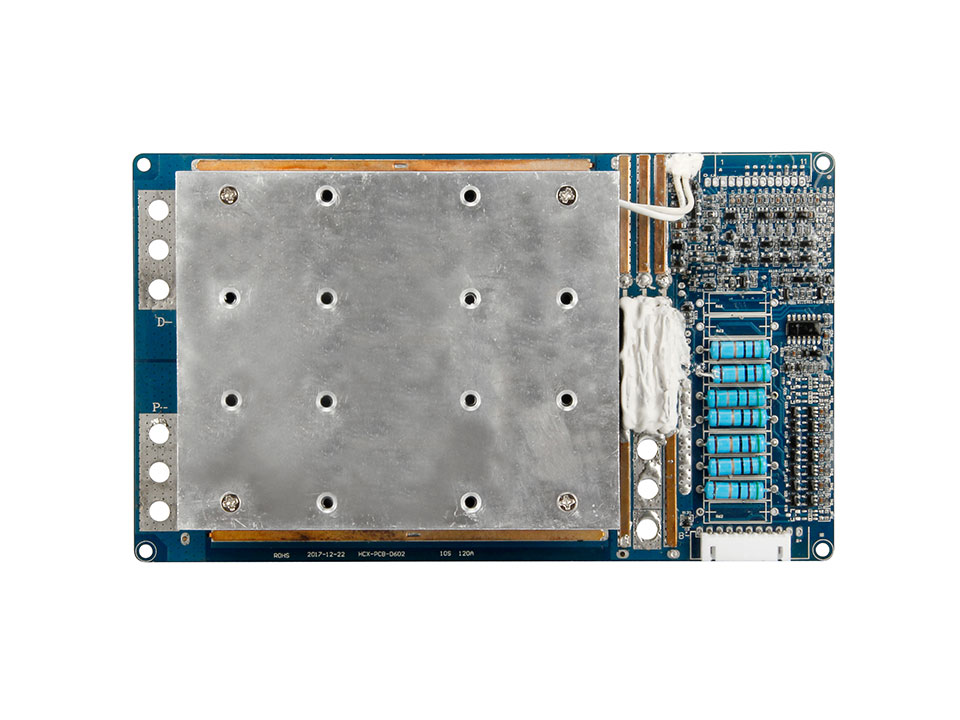

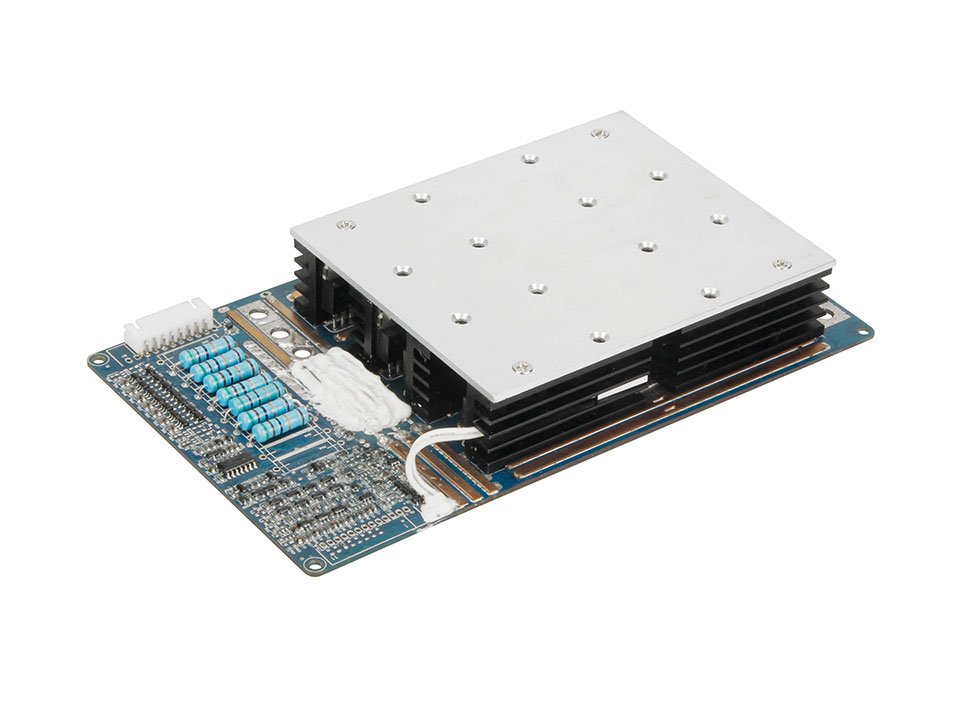

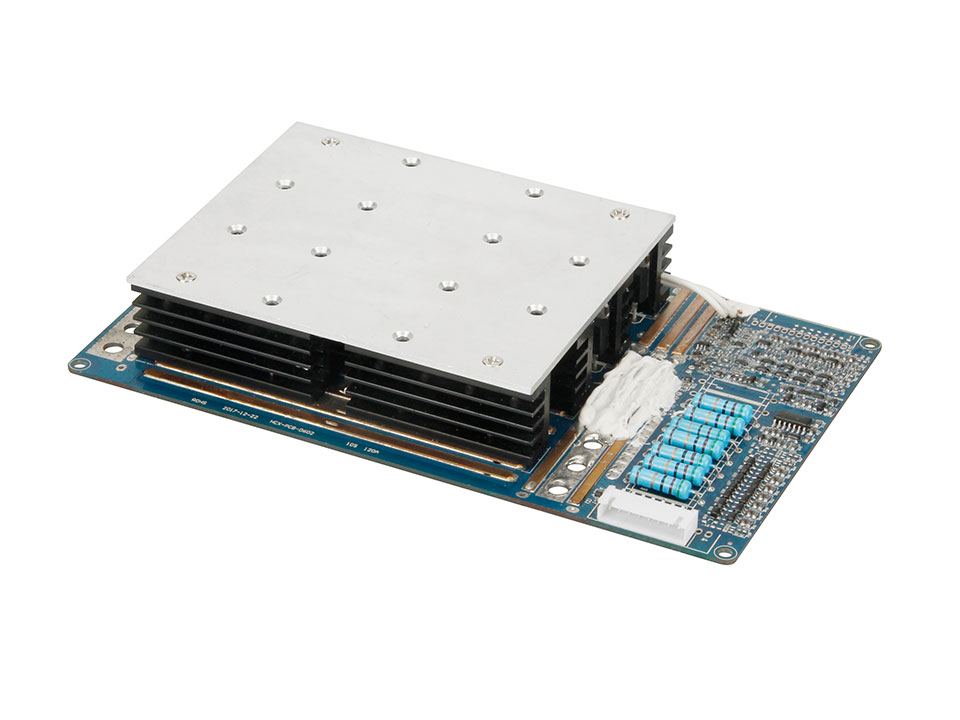

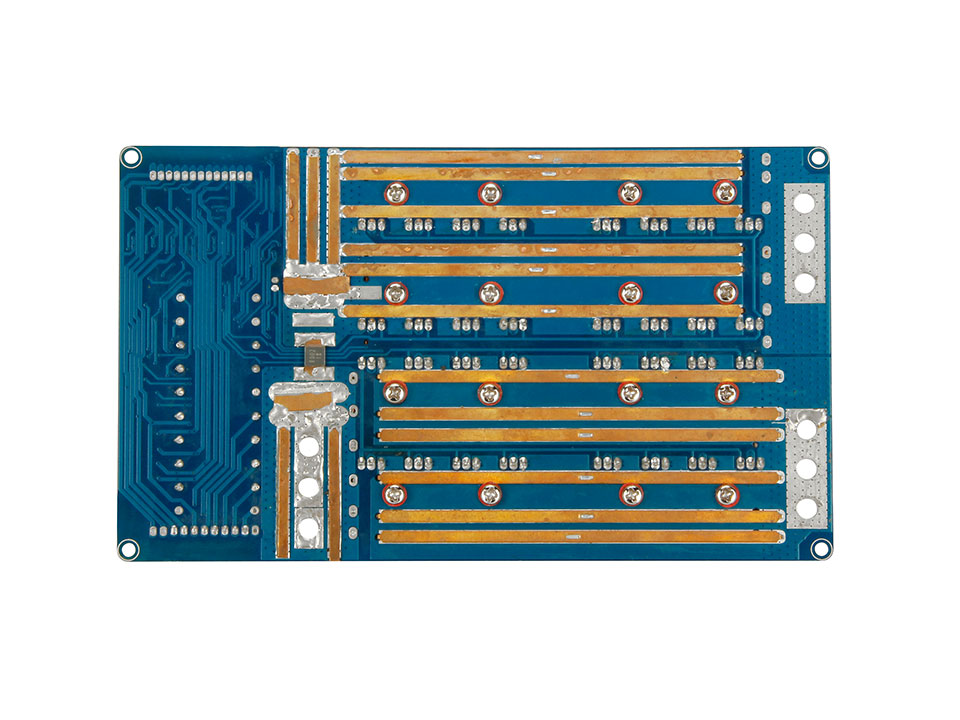

產品名稱：鐵鋰電池保護板
規格型號：HCX-PCB-D602
物料編碼: D602LF04S100A
產品描述：支持4-10串3.7V/3.2V電池，支持充120A 放120A連續電流。本保護板具有單串電芯過壓、欠壓、放電過流，高低溫和短路等硬件保護功能，本保護板支持標準3端口接線方式(分口)。
支持4～10串電池、高溫保護(70,75,90度）（需出廠前指定）
保護參數：
電壓保護Voltage protection
電流保護Current protection
溫度值Temperature thresholds
均衡

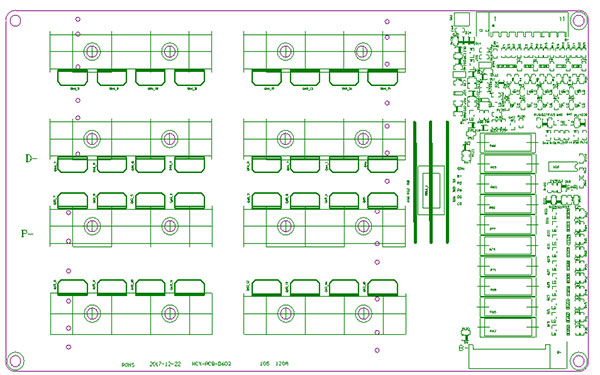

PCB尺寸圖保護參數：
電壓保護Voltage protection
| 項目ITEM: | 保護值Protection thresholds: | |
| 額定電壓 | 28.8V | TBD |
| 過充電檢測電壓Over-charge detection voltage (per cell) | 3.65± 25mV (per cell) | V |
| 過充電延時間Over-charge detection delay time | 1±0.3 | S |
| 過充電恢復電壓 Over-charge release voltage (per cell) | 3.45± 50mV (per cell) | V |
| 過放電檢測電壓Over-discharge detection voltage (per cell) | 2.5± 50mV (per cell) | V |
| 過放電延時間Over-discharge detection delay time | 80-176 | ms |
| 過放恢復電壓Over-discharge release voltage (per cell) | 3.0± 100mV (per cell) | V |
| 項目ITEM: | 保護值Protection thresholds: | |
| 硬件放電過流檢測 1 | 200A ±20A | |
| 過電流1延時Over-current detection delay time 1 | 4-16 | ms |
| 過電流2檢測電壓Over-current detection2 | ||
| 過電流2延時Over-current detection delay time 2 | ms | |
| 短路保護SCD detection | >=1100A | |
| 負載短路檢測延遲時間SCD delay time | 280 (168-392) | uS |
| 電過流/短路保護恢復 |
移除負載或充電恢復 重啟開關恢復 |
| 項目ITEM: | 保護值Protection thresholds: | |
| 充電高溫溫度保護OTC | 無 | |
| 充電高溫溫度保護恢復 | 無 | |
| 放電高溫溫度保護OTD | 無 | |
| 放電高溫溫度保護恢復 | 無 | |
| 充電低溫溫度保護UTC | 無 | |
| 充電低溫溫度保護恢復 | 無 | |
| 放電低溫溫度保護UTD | 無 | |
| 放電低溫溫度保護恢復 | 無 | |
| 溫度保護延時 | 無 | |
| 放電高溫溫度保護 （90C/75C/70C可選） | 90C±5 安裝MOS上 | 可選 |
| 放電溫度保護恢復 | 低于溫度保護值5C自動恢復 |
| 均衡開啟電壓 | 3.6 V |
| 均衡電流 | 36± 10mA |
| P- B- 內阻 | ≦1.2mΩ |
PCB尺寸：180×105（高度28mm）
靜態電流≦50μA
最大持續充電電流100A 放電電流100A

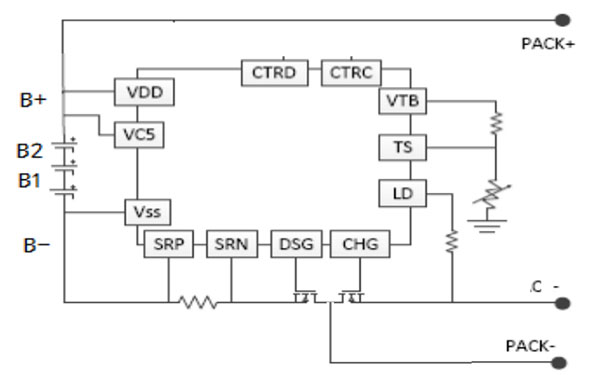

示意圖 : 方框圖
接口定義
接口定義
| 接口 | 符號說明 |
| PACK-(P-) |
接放電負載負極.此接口為大電流接口,請根據負載電流選用合適規格的線材 （持續放電電流120A建議用3根8#線） |
| BATT-(B-) |
接電池負極.此接口為大電流接口請根據負載電流選用合適規格的線材 （持續放電電流120A建議用3根8#線） |
| C- | 接電池負極.此接口為大電流接口請根據負載電流選用合適規格的線材 |
| 3.7V(B1) | 第1節電芯正極第2節電芯負極3.7V |
| 7.4V(B2) | 第2節電芯正極第3節電芯負極7.4V |
| 11.1V(B3) | 第3節電芯正極第4節電芯負極11.1V |
| ........ | |
| B+ | |
| PACK+(P+)/B+ |
充電時接電源正極，放電時接負載正極.此接口為大電流接口,請根據負載電流選用合適規格的線材 （持續放電電流120A建議用3根8#線） |
