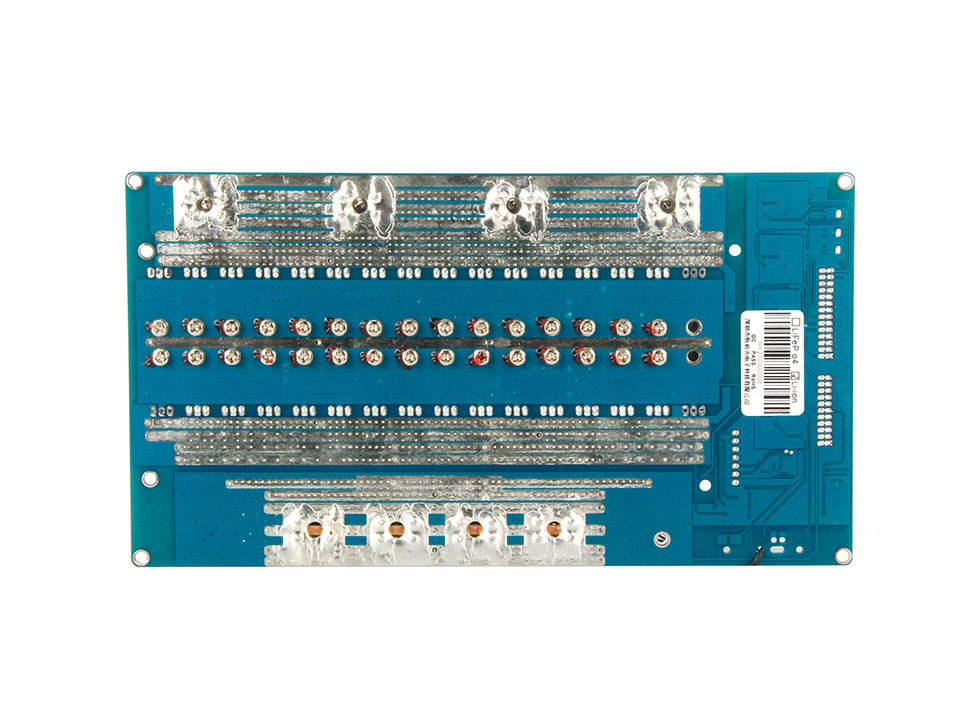

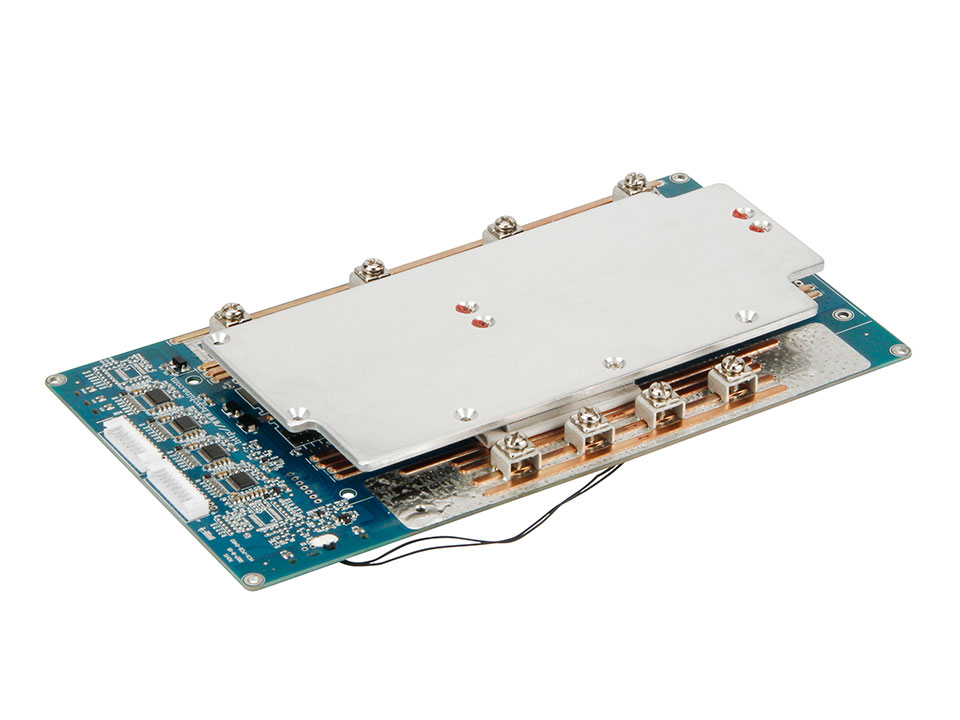

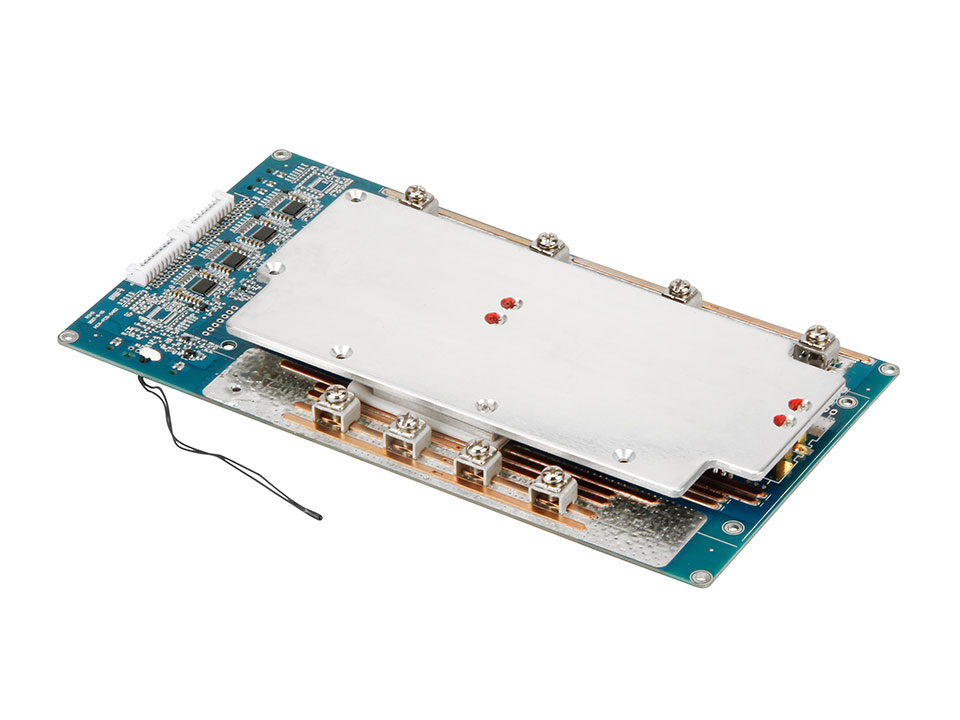

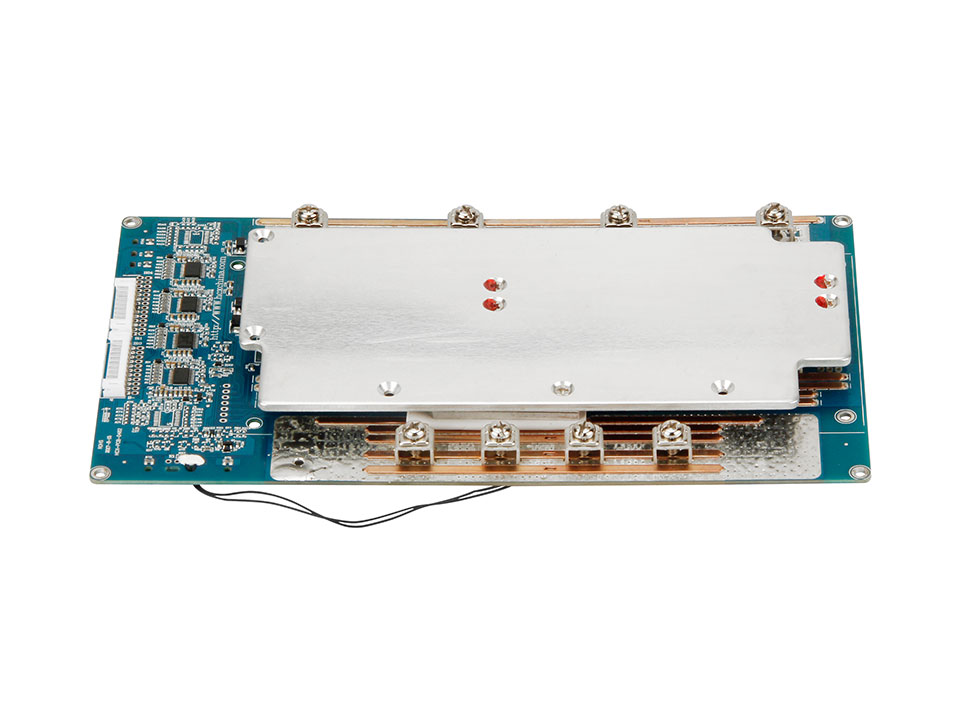

17串100A同口帶均衡鋰離子電池保護板

?提示：點擊圖片可以放大
產品名稱：17串100A同口帶均衡鋰離子電池保護板
規格型號：HCX-PCB-D482
物料編碼：D482LI17S100A
產品描述：17串保護板充電100A放電100A  帶均衡
保護參數：

1.電壓保護Voltage protection
項目ITEM: 保護值Protection thresholds:
充電電壓 71.4 TBD
靜態自耗電流 ≦50 ua
最大持續充電電流 100 A
最大持續放電電流 100 A
過充電檢測電壓Over-charge detection voltage (per cell) 4.25± 25mV (per cell) V
過充電延時間Over-charge detection delay time 1± 0.5 S
過充電恢復電壓 Over-charge release voltage (per cell) 4.05± 50mV (per cell) V
過放電檢測電壓Over-discharge detection voltage (per cell) 2.70± 50mV (per cell) V
過放電延時間Over-discharge detection delay time 1± 0.5 S
過放恢復電壓Over-discharge release voltage (per cell) 2.90± 100mV (per cell) V
2.電流保護Current protection
項目ITEM: 保護值Protection thresholds:
硬件放電過流檢測 1 255A ±25A A
過電流1延時Over-current detection delay time 1 700±200 ms
過電流2檢測電壓Over-current detection2 360A ±50A A
過電流2延時Over-current detection delay time 2 90±50 ms
短路保護SCD detection >=720A (以客戶實際電池短路為準) A
負載短路檢測延遲時間SCD delay time 360 uS
電過/短路保護恢復 移除負載 恢復
3.溫度值Temperature thresholds
項目ITEM: 保護值Protection thresholds:
充電高溫溫度保護 50±3℃
放電高溫溫度保護 70±3℃
充電低溫溫度保護 -5±3℃
放電低溫溫度保護 -20±3℃
4.均衡
均衡開啟電壓  4.20±0.025V
均衡電流 84±20MAH
5.關鍵元件清單PCB Parts list
底板 24S/150A  220×120×1.6/FR-4  2017-8-15 PCS 1 PCB
底板 20串均衡板 34.5×120×1.6/FR-4 2017-9-18 PCS 1 PCB
IC BQ7790502鋰電/過充4.25V/過放2.7V/過流檢測85mV/120mV PCS 1 U1-U4

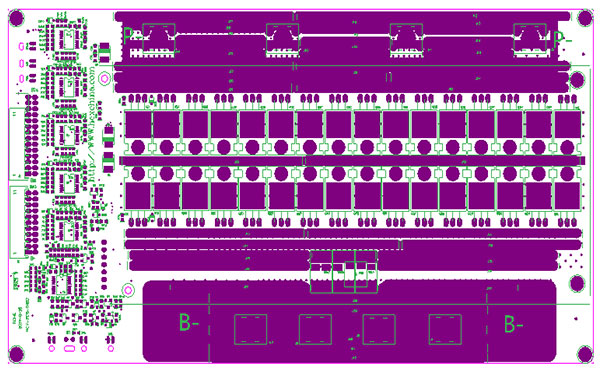

6.PCB尺寸圖
PCB尺寸圖
PCB尺寸：220×120（高度20mm）

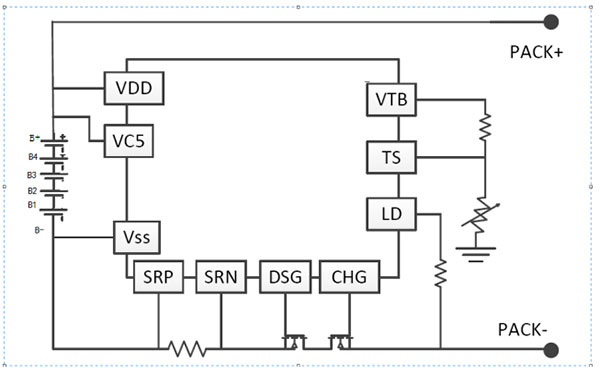

7.示意圖 : 方框圖
示意圖
8.接口定義
接口 符號說明
PACK-(P-) 充電時接電源負極，放電時接負載負極.此接口為大電流接口,請根據負載電流選用合適規格的線材
BATT-(B-) 接電池負極.此接口為大電流接口請根據負載電流選用合適規格的線材
3.7V(B1) 第1節電芯正極第2節電芯負極3.7V
7.4V(B2) 第2節電芯正極第3節電芯負極7.4V
11.1V(B3) 第3節電芯正極第4節電芯負極11.1V
........ .....................
B+
PACK+(P+)/B+ 充電時接電源正極，放電時接負載正極.此接口為大電流接口,請根據負載電流選用合適規格的線材
