3-20串鐵鋰30A鋰電池保護板方案
? 保護板定制 ????|???? ?2021-05-04 10:34
產品名稱：4串鐵鋰30A鋰電池保護板
規格型號：HCX-PCB-D555
物料編碼: D555LF04S30A
產品描述：支持3-20串3.7V/3.2V電池，支持高達30A連續充放電電流。本保護板具有單串電芯過壓、欠壓、放電過流，高低溫和短路等硬件保護功能，本保護板支持標準2端口接線方式。
保護參數：
1.電壓保護Voltage protection
|
項目ITEM: |
保護值Protection thresholds: |
|
|
額定電壓 |
14.4 |
TBD |
|
過充電檢測電壓Over-charge detection voltage (per cell) |
3.90± 25mV (per cell) |
V |
|
過充電延時間Over-charge detection delay time |
1± 0.3 |
S |
|
過充電恢復電壓 Over-charge release voltage (per cell) |
3.70± 50mV (per cell) |
V |
|
過放電檢測電壓Over-discharge detection voltage (per cell) |
2.0± 50mV (per cell) |
V |
|
過放電延時間Over-discharge detection delay time |
1± 0.3 |
S |
|
過放恢復電壓Over-discharge release voltage (per cell) |
2.4± 100mV (per cell) |
V |
2.電流保護Current protection
|
項目ITEM: |
保護值Protection thresholds: |
|
|
硬件放電過流檢測 1 |
75A ±10A |
|
|
過電流1延時Over-current detection delay time 1 |
700±150 |
ms |
|
過電流2檢測電流Over-current detection 2 |
150A ±20A |
|
|
過電流2延時Over-current detection delay time 2 |
90±20 |
ms |
|
短路保護SCD detection |
>300A (以實際短路測試為準) |
|
|
負載短路檢測延遲時間SCD delay time |
360 |
uS |
|
電過流/短路保護恢復 |
移除負載 恢復 |
|
3.溫度值Temperature thresholds
|
項目ITEM: |
保護值Protection thresholds: |
|
充電高溫溫度保護OTC |
/ |
|
放電高溫溫度保護OTD |
/ |
|
充電低溫溫度保護UTC |
/ |
|
放電低溫溫度保護UTD |
/ |
4.均衡
|
均衡開啟電壓 |
// V |
|
均衡電流 |
//± 20mA |
|
P- B- 內阻 |
≦10mΩ |

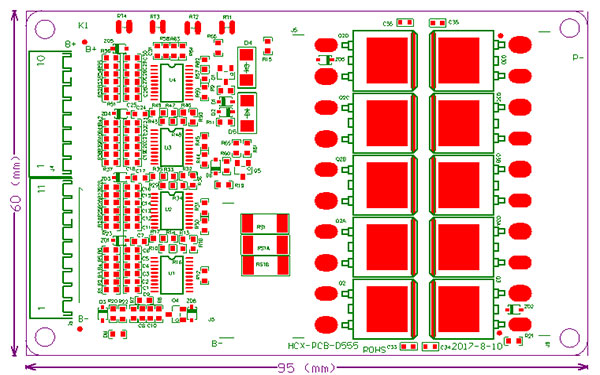

5.PCB尺寸圖
PCB尺寸：60×95（高度12mm） 靜態電流≦30μA 最大持續充電電流30A 最大持續放電電流30A

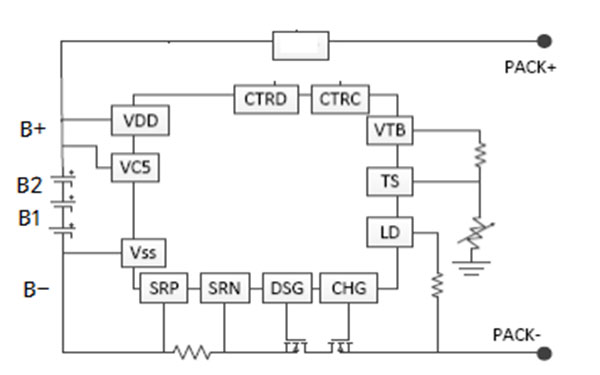

6.示意圖 : 方框圖
7.接口定義
|
接口 |
符號說明 |
|
PACK-(P-) |
充電時接電源負極，放電時接負載負極.此接口為大電流接口,請根據負載電流選用合適規格的線材 |
|
BATT-(B-) |
接電池負極.此接口為大電流接口請根據負載電流選用合適規格的線材 |
|
3.7V(B1) |
第1節電芯正極第2節電芯負極3.7V |
|
7.4V(B2) |
第2節電芯正極第3節電芯負極7.4V |
|
11.1V(B3) |
第3節電芯正極第4節電芯負極11.1V |
|
............ |
............................. |
|
B+ |
|
|
PACK+(P+)/B+ |
充電時接電源正極，放電時接負載正極.此接口為大電流接口,請根據負載電流選用合適規格的線材 |
8.關鍵元件清單PCB Parts list
|
HCX-PCB-D555 |
BQ77905 同/分口 95×60×1.6MM/FR-4 |
PCS |
1 |
PCB |
|
IC-637 |
bq7790508過充3.90V/過放2.0V/過流檢測100mV |
PCS |
1 |
U1 |
|
MOS-267 |
MOSFET/HY3008B/80V/100A/6.6mR/N管/TO-263/HY |
PCS |
10 |
|
