14節15A分口電池保護板方案

? 保護板定制 ????|???? ?2017-12-21 17:32
產品名稱：14節15A分口電池保護板
規格型號：HCX-D739
物料編碼: D739LI14S15A

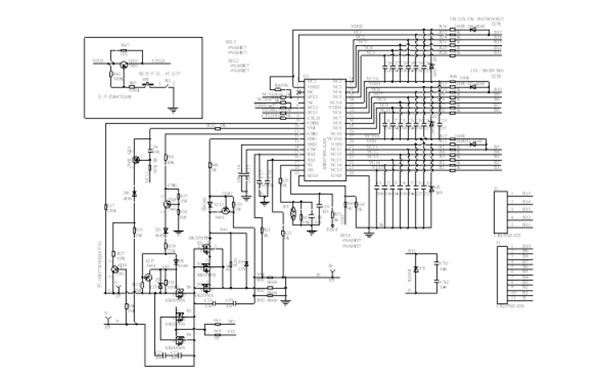

1.原理圖Schematic diagram
原理圖

2.關鍵元件清單PCB Parts list
物料規格 用量 位號
69.8*52.9*1.6mm/FR-4/雙面/1.50Z/綠油白字噴錫 1
MOSFET/HY3008B/80V/100A/6.6mR/N管/TO-263 主選 6 T1,T2, T3, T4，T5,T6
MOSFET/CRSS052N08NP/85V/120A/VGS≤5.2mΩ/TO-263 備選 6 T1,T2, T3, T4，T5,T6
IC/SH367108X/038XY-AAA11/TSSOP-38 1 U1
貼片合金電阻/2512/2W/2毫歐/±1% 1 RS1

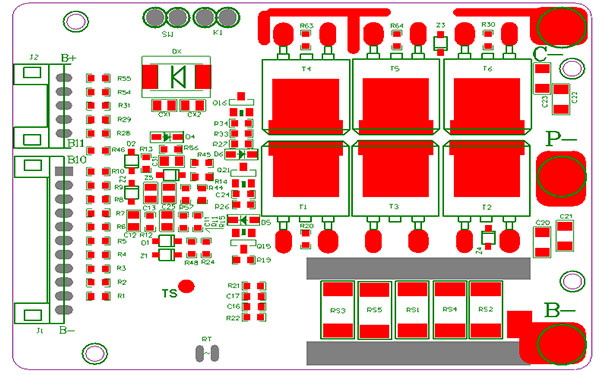

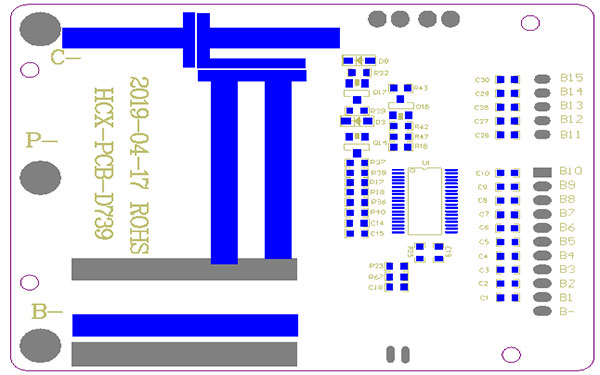

3.焊盤描述 Pad description
焊盤描述
焊盤描述

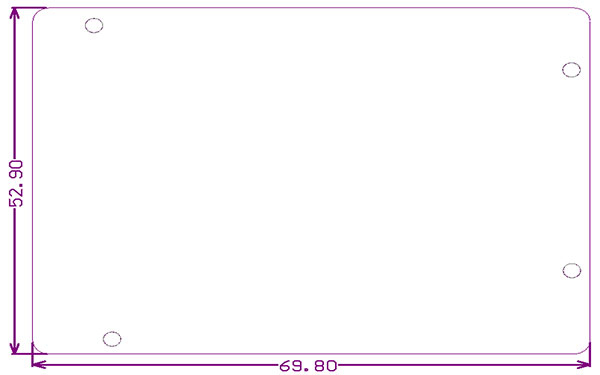

4.尺寸dimensions (unit: mm)
尺寸
長寬公差0.2mm，厚度1.6mm 公差±0.15mm

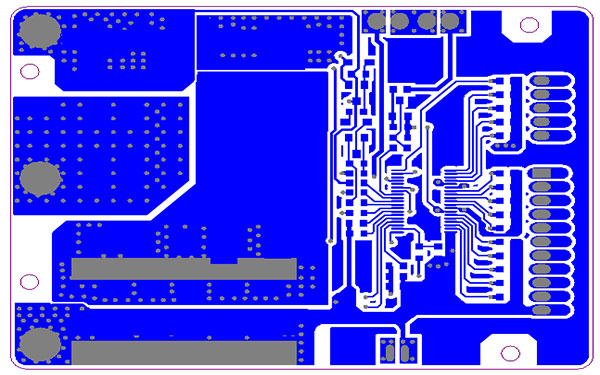

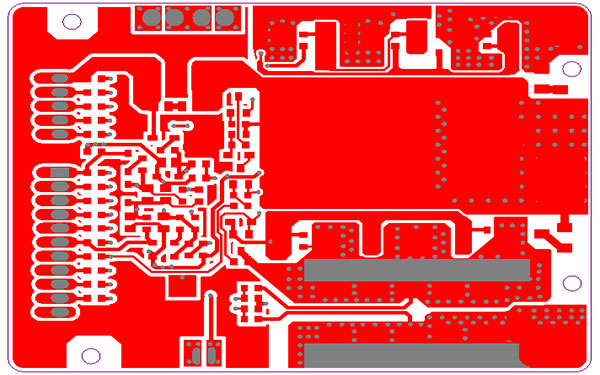

5.LAYOUT圖
LAYOUT圖
LAYOUT圖

6.技術參數Technical Parmeter
項 目 規 格 描 述 參 數 備 注
產品型號 D739LI14S15A 14S-15A工作電流 分口
電壓 充電電壓 58.8V
電流 最大持續充電電流   帶充電過流保護≥10A保護
  最大持續放電電流 15A
  靜態電流（自耗電） ≤50μA
過充保護 過充檢測電壓 4.25±0.025V
  過充檢測延時時間 0.5-1.5S
  過充恢復電壓 4.15±0.05V
過放保護 過放檢測電壓 2.7±0.05V
  過放檢測延時時間 0.5-1.5S
  過放恢復電壓 3.0±0.1V
過流保護 過流檢測電壓 一級0.10±0.01V
  過流檢測電流 一級50±10A
  過流檢測延時時間 一級50-150ms
  過流恢復條件 斷開負載或者充電激活
短路保護 短路檢測條件 外部短路環路阻值小于0.1歐 以客戶項目實際電池短路為準
  短路保護檢測延時時間 200-300us
  短路保護回復條件 斷開負載/充電激活
均衡 單節電芯均衡電壓 /
  單節電芯均衡電流 /
主板內阻 主板工作時導通內阻 ≤20mΩ
溫度保護 放電高溫保護溫度 75℃±5℃ 10KNTC B=3435
  充電高溫保護溫度 50℃±5℃ 10KNTC B=3435
  充電低溫保護溫度 -10℃ 10KNTC B=3435
工作溫度 工作溫度 -20～+85℃
儲存溫度 儲存溫度 -20～+85℃
PCBA尺寸 底板+元器件 69.8*52.9*10mm
排線 PIN　長　　MM
主IC方案 SH367108-AAA
REMARK：（附圖片說明外觀及接線）圖片僅供參考，具體以實物樣品為準

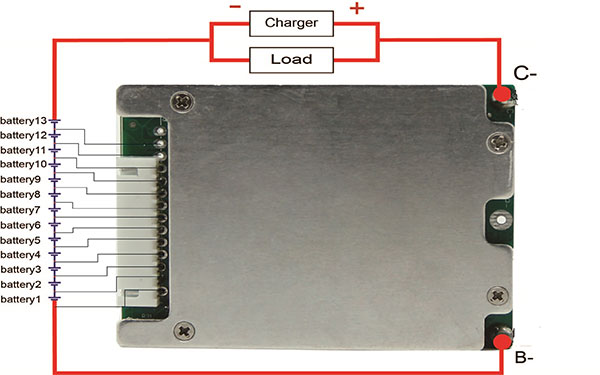

接線圖
