產品名稱：3串36A同口鋰電池保護板
規格型號：HCX-D785
物料編碼：D785LI03S36A-01
產品描述：SH367005S/36A同口/無均衡/帶NTC/過流120A
一.產品參數Technical Parmeter
一.產品參數Technical Parmeter
| 項 目 | 規 格 描 述 | 參 數 | 備 注 |
| 產品型號 | D785LI03S36A-01 | 3S-36A工作電流 | 同口 |
| 電壓 | 充電電壓 | 12.6V | |
| 電流 | 最大持續充電電流 | 15A | 帶充電過流保護 25±5A |
| 最大持續放電電流 | 36A | ||
| 靜態電流（自耗電） | ≤50μA | ||
| 過充保護 | 過充檢測電壓 | 4.25±0.025V | |
| 過充檢測延時時間 | 0.5-1.5S | ||
| 過充恢復電壓 | 4.15±0.025V | ||
| 過放保護 | 過放檢測電壓 | 2.70±0.08V | |
| 過放檢測延時時間 | 0.5-1.5S | ||
| 過放恢復電壓 | 3.0±0.1V | ||
| 過流保護 | 放電過流1 | 120±10A | |
| 過流延時時間1 | 100±50ms | ||
| 放電過流2 | 240±20A | ||
| 過流延時時間2 | 10±5ms | ||
| 放過流恢復條件 | 斷開負載或者充電激活 | ||
| 充電過流 | 25±5A | ||
| 充過流恢復條件 | 斷開充電 | ||
| 短路保護 | 短路保護電流 | ≥480A | 客戶電芯短路實測為準 |
| 短路保護檢測延時時間 | 200-500us | ||
| 短路保護回復條件 | 斷開負載/充電激活 | ||
| 均衡 | 單節電芯均衡電壓 | / | |
| 單節電芯均衡電流 | / | ||
| 主板內阻 | 主板工作時導通內阻 | ≤15mΩ | |
| 溫度保護 | 放電高溫保護溫度 | 70℃±3℃ | 10KNTC B=3435 |
| 放電低溫保護溫度 | / | 10KNTC B=3435 | |
| 充電高溫保護溫度 | 50℃±3℃ | 10KNTC B=3435 | |
| 充電低溫保護溫度 | 0℃ | 10KNTC B=3435 | |
| 工作溫度 | 工作溫度 | -20～+65℃ | |
| 儲存溫度 | 儲存溫度 | -20～+85℃ | |
| PCBA尺寸 | 底板+元器件 | 100*50*12mm | |
| 排線 | PIN 長 MM | PH4PIN 300長 |

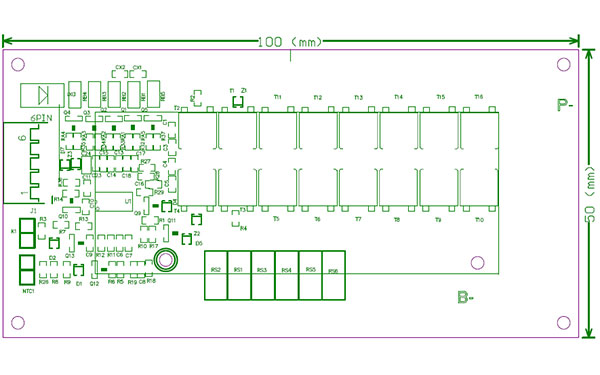

二．尺寸dimensions (unit: mm) 長寬公差0.2mm，厚度1.2mm 公差±0.15mm
12厚度=3.2散熱片+MOS2.5+PCB+散熱片6
三．關鍵元件清單PCB Parts list
| 物料規格 | 用量 | 位號 |
| PCB 100*50*1.2mm/FR-4/雙面 | 1 | |
| MOSFET/HY3003D/30V/100A/RDS≤3.4mΩ/TO-252 | 12 | |
| IC/SH367005S/AAC | 1 | U1 |

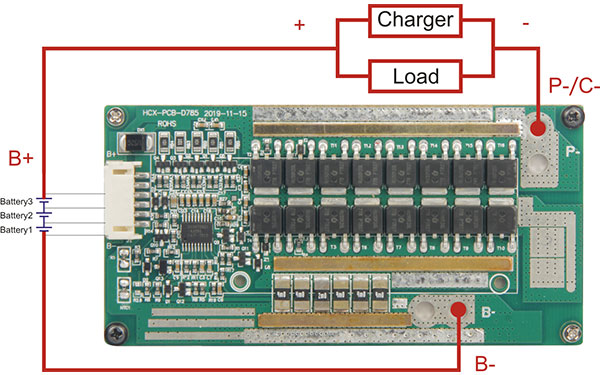

四．焊盤描述

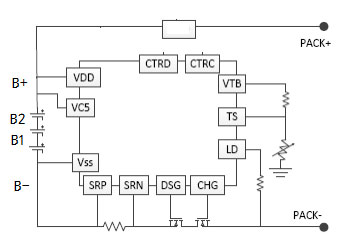

五．接線示意圖 : 方框圖
