20串80A分口鐵鋰電池保護板方案

? 保護板定制 ????|???? ?2017-12-22 08:46
產品名稱：20串分口鐵鋰電池保護板
規格型號：HCX-D829
物料編碼: D829LF20S80A
產品描述：SH367008+SH367005/充20A放80A/有均衡/帶NTC/過流200A

一.技術參數Technical Parmeter
項目 規 格 描 述 參 數 備 注
產品型號 D829LF20S80A  20S-80A工作電流 分口
電壓 充電電壓 72V
電流 最大持續充電電流 20A 帶充電過流保護40 ±5A
  最大持續放電電流 80A
  靜態電流（自耗電） ≤50μA
過充保護 過充檢測電壓 3.75±0.025V
  過充檢測延時時間 0.5-1.5S
  過充恢復電壓 3.55±0.050V
過放保護 過放檢測電壓 2.20±0.08V
  過放檢測延時時間 0.5-1.5S
  過放恢復電壓 2.70±0.1V
過流保護 放電過流1 200±15A
  過流延時時間1 100±50ms
  放電過流2 400±20A
  過流延時時間2 10±3ms
  放過流恢復條件 斷開負載或者充電激活
  充電過流 40±5A
  充過流恢復條件 斷開充電
短路保護 短路保護電流 ≥800A 客戶電芯短路實測為準
  短路保護檢測延時時間 200-500us
  短路保護回復條件 斷開負載/充電激活
均衡 單節電芯均衡電壓 3.5V±0.020V
  單節電芯均衡電流 36mA±10mA
主板內阻 主板工作時導通內阻 ≤5mΩ
溫度保護 放電高溫保護溫度 75℃±3℃ 10KNTC B=3435
  放電低溫保護溫度 / 10KNTC B=3435
  充電高溫保護溫度 55℃±3℃ 10KNTC B=3435
  充電低溫保護溫度 -7℃ 10KNTC B=3435
工作溫度 工作溫度 -20～+65℃
儲存溫度 儲存溫度 -20～+85℃
PCBA尺寸 底板+元器件 150*75*20mm
排線 PIN　長　　MM PH11+10PIN

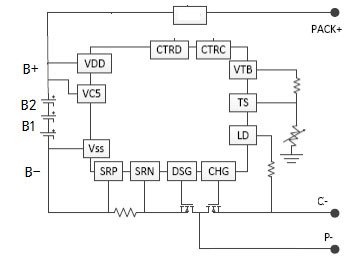

二.接線示意圖 : 方框圖
方框圖

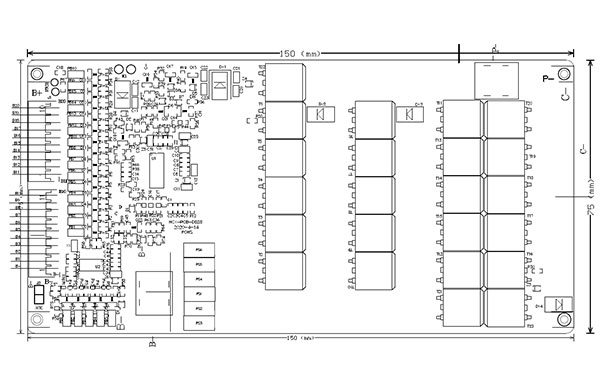

三.尺寸dimensions (unit: mm)  長寬公差0.2mm，厚度2.0mm 公差±0.2mm
鐵鋰電池保護板
20厚度=10散熱片+MOS5+PCB2+散熱片2

四.關鍵元件清單PCB Parts list：
項次 物料規格 用量 位號
1 PCB 150*75*2.0mm/FR-4/雙面 1
2 MOSFET/CRSS037N10N/100V/120A/RDS≤3.7mΩ/TO-263 15 Q
3 IC/SH367005/BAB 1 U2
4 IC/SH367008/BAB 1 U1

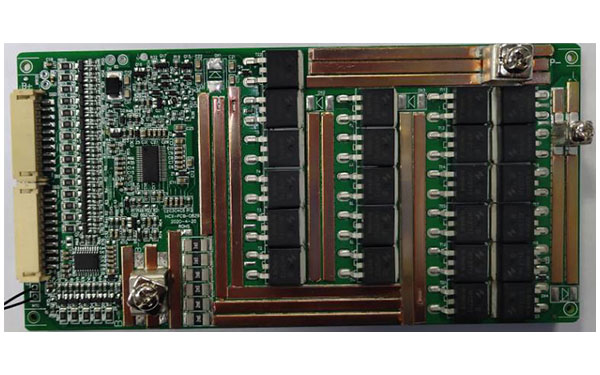

鐵鋰電池保護板
注意：以上器件可能因?yàn)樨浽吹葐栴}而改變，但是前提是在能滿足性能參數指標的情況下而做出的更改！！！

五.其它
在客戶端首次使用和裝配保護板時請檢查保護板是否有外觀不良，配件是否完整，并保留好產品標識標簽，以便于產品追朔。
動力電池保護板對靜電敏感，客戶在裝配時請確保先作好靜電防護。保護板受靜電損傷會有不可預期的不良理象導致保護板不能正常工作。

連接保護板步驟：
1.焊接保護板端總負極線B-
2.焊接保護板放電負極P-
保護板在接入采樣線時，通常遵循從低到高順序，即先接B-，再接B1 ，B2，B3，，，BN（B+），連接好電池組采樣線后，需依次測量電芯電壓是否依次遞增（依B-為參考）.
3.連接電池組總負極線B-
4.連接電池組采樣線，照板上標示插入保護板上的插座（注意正負極方向）
5.連接電池組正極
6.連接充電器或負載

斷開保護板步驟：
1.斷開充電器或負載
2.斷開電池組正極
3.拔出采樣線
4.斷開電池組總負極線B-
