4串鐵鋰同口100A電池保護板方案

? 保護板定制 ????|???? ?2017-12-22 08:46
產品名稱：4串鐵鋰同口100A電池保護板
規格型號：HCX-D881
物料編碼: D881LF04S100A
產品描述：TI BQ4050/充放100A/有均衡/帶溫度NTC探頭/過流300A

一.技術參數Technical Parmeter
項 目 規 格 描 述 參 數 備 注
產品型號 D881LF04S100A-01 4S-100A工作電流 同口
電壓 充電電壓 14.4V
電流 最大持續充電電流 100A
  最大持續放電電流 100A
  靜態電流（自耗電） ≤300μA
過充保護 過充檢測電壓 3.75±0.025V
  過充檢測延時時間 1-2S
  過充恢復電壓 3.55±0.025V
過放保護 過放檢測電壓 2.50±0.05V
  過放檢測延時時間 1-2S
  過放恢復電壓 2.90±0.1V
過流保護 放電過流1 150±10A
  過流延時時間1 15S±5S
  放電過流2 300±20A
  過流延時時間2 1S-3S
  放過流恢復條件 斷開負載或者充電激活
  充電過流 150±10A
  過流延時時間 1S±500ms
短路保護 短路保護電流 ≥1000A  電芯短路實測為準
  短路保護檢測延時時間 500-1000uS
  短路保護回復條件 斷開負載/充電激活
均衡 單節電芯均衡電壓 3.5V±0.020V
  單節電芯均衡電流 35mA±10mA
主板內阻 主板工作時導通內阻 ≤1.0mΩ
溫度保護 充電高溫保護 55℃±2℃
  放電高溫保護 75℃±2℃
  充電低溫保護 0℃±2℃
  放電低溫保護 -20℃±2℃
工作溫度 工作溫度 -20～+65℃
儲存溫度 儲存溫度 -20～+85℃
PCBA尺寸 底板+元器件 202*90*20mm
排線 PIN　長　　MM PH5PIN

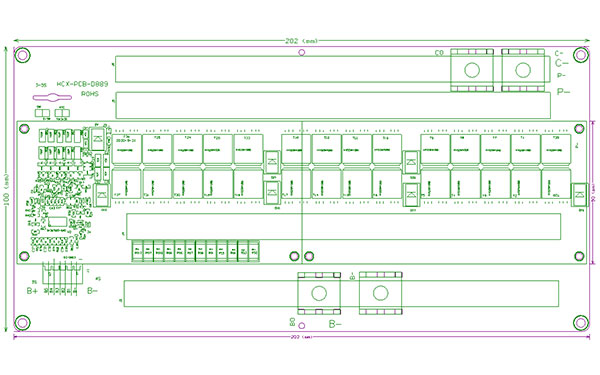

二．尺寸dimensions (unit: mm)  長寬公差0.2mm，厚度1.6mm 公差±0.15mm
電池保護板

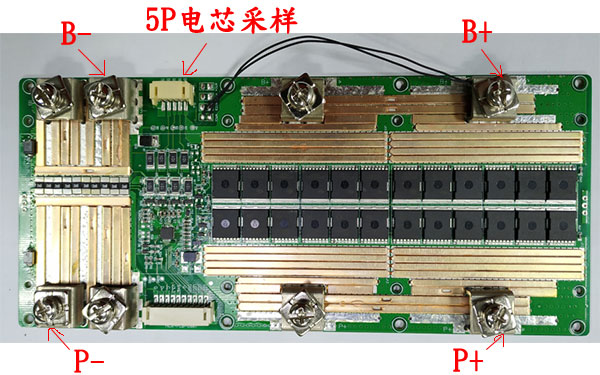

三.焊盤描述
焊盤描述

四.關鍵元件清單PCB Parts list：
項次 物料規格 用量 位號
1 PCB 202*90*2.0mm/FR-4/雙面 1 底板
2 MOSFET/NCE40H32LL/40V /1.3mΩ/320A /N管 /TOLLA/NCE 18 T
3 TI/BQ4050 1 U1

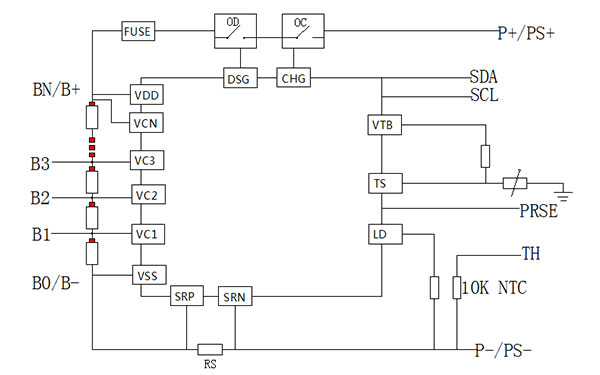

五.接線示意圖 : 方框圖
示意圖
